话放放大器DIY制作全套图文教程-4制作

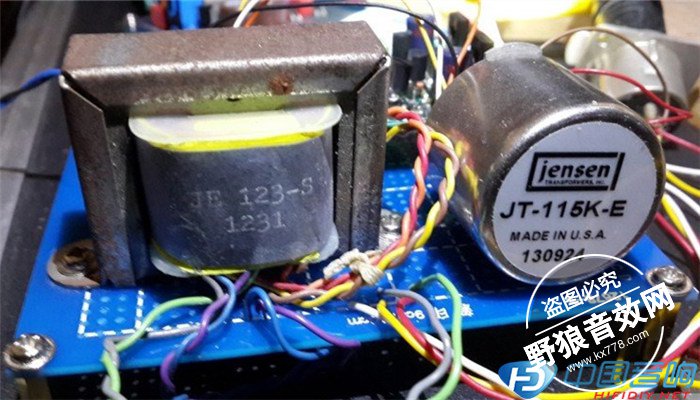

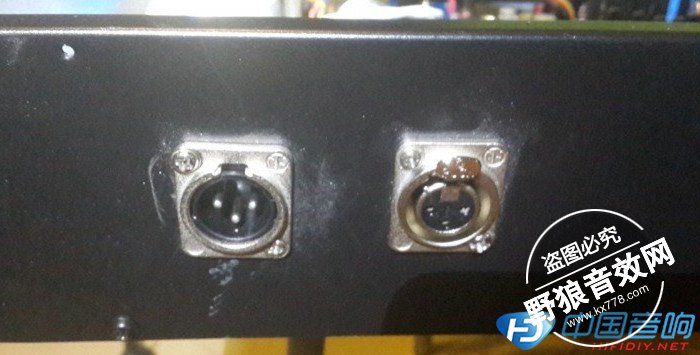

1、话放部分的制作很简单，只要把输入牛、输出牛及990运放三大件连接即可。


连接输出牛的之前，通过微调中点电压的电位器调零后连接。虽然增益变化后输出直流也会有变化，但实测接上输出牛之后，都能控制在10mv以内，对牛没有影响。牛输出肯定不会有直流成分了，所以整个信号通道都不需要任何耦合电容了。

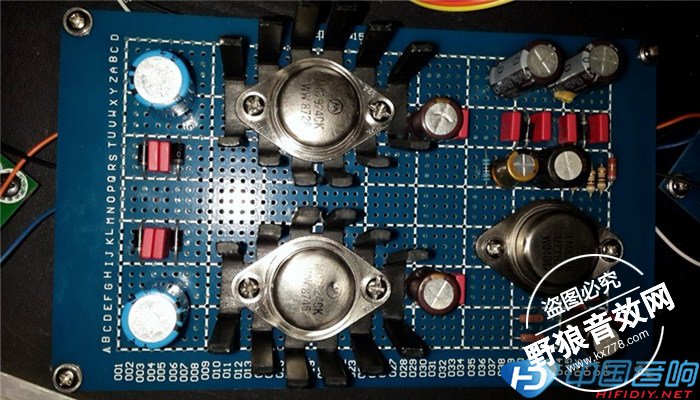

2、稳压电源部分，由于三端稳压压降高，为了避免发热，都加了散热片。最后测量正负电压稳定在23.5V，很平衡。 48V部分实测输出47.5V，稳定，正常。

[page]

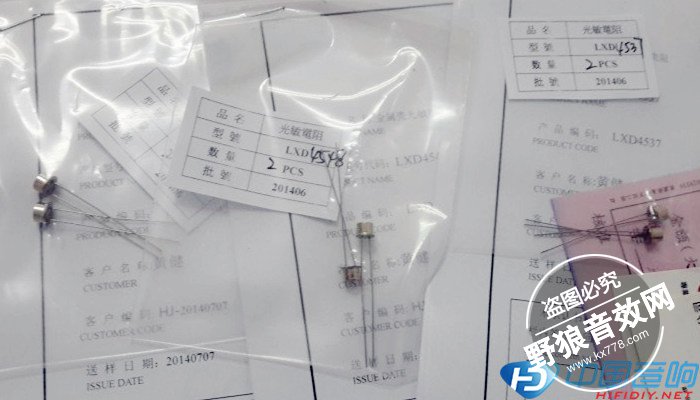

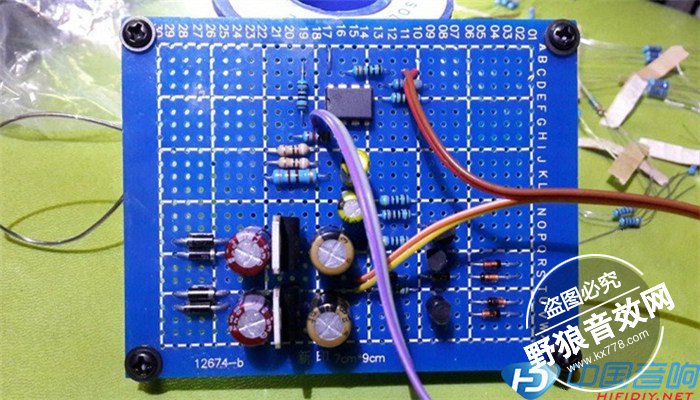

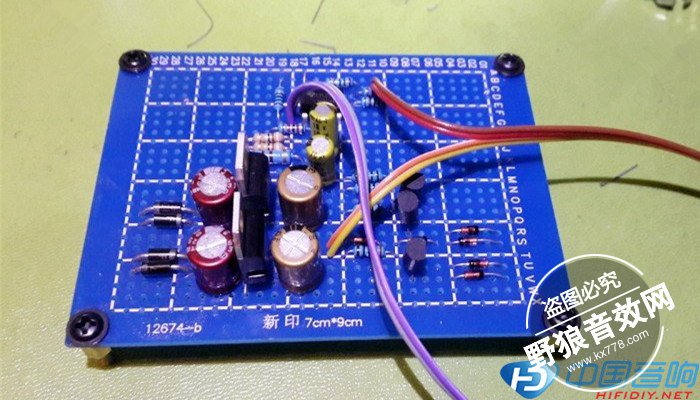

3、限制器部分。这部分电路焊接不复杂，但最难的是没有合适的光耦，怎么办？手头只有LCR0203这款国产光耦，亮阻为50~1K，而输入牛的输出阻抗有17k，如果并接到输出端，光耦一点亮意味着对输入牛来说接近短路的效果，几乎没有输出......因此，特地买了三款高端的铁壳光敏电阻，亮值为18~50K，45~140K不等，以进行测试，再选择合适的LED封在一起进行。这些金封光耦做工不错，平均每颗就要10元左右。

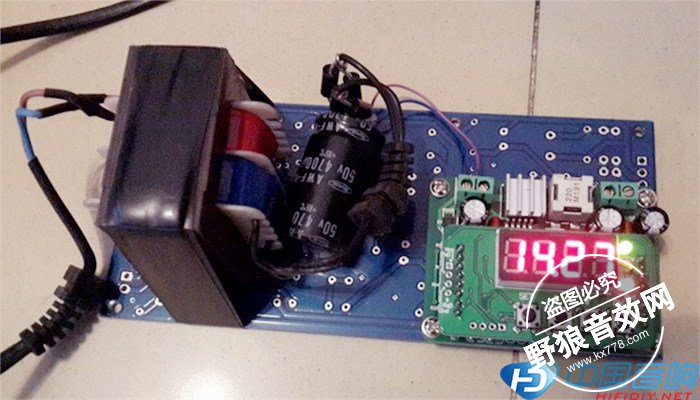

而为了测试LED和电阻的变化，还特地制作了一个可调电源，1.5V-36V可调，精度0.01V。

最终选择了标称45-140K的光敏电阻与发光二极管包在一起制作成光耦。但实际测试以后，我更发现国产元件确实叫人不放心，10块一只的光敏电阻，在LED比较大亮度下居然亮阻只有100多欧，还标称45K~140K，实际与标称差十万八千里。 将就用着吧。

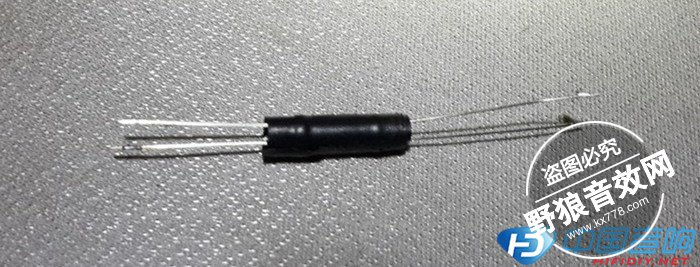

选择出合适的光耦后，接下来的工作就是用黑色电工胶封装在一起。

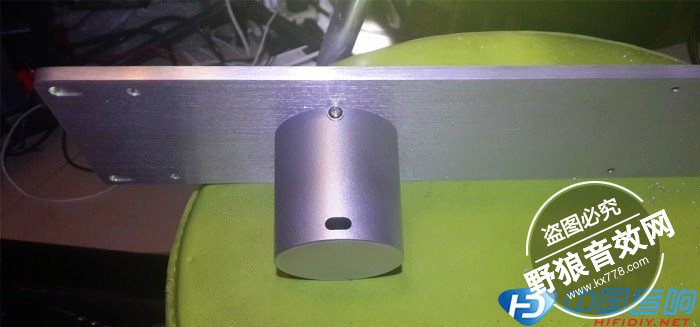

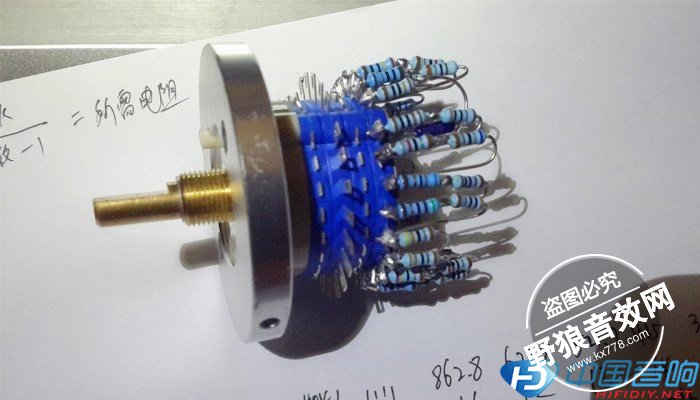

4、电位器制作
由于输入牛的增益是20dB，而运放部分必须也要有一定的倍数，所以只能设置首次档放大2dB（此时整机22dB），以此往后每档增加2dB增益，第24档（比较大档，运放增益48dB，整机增益68dB）。

电阻的计算是一个辛苦的工作，为了避免运放-端对地电阻为零，需要串联一个R9，此后，就是辛苦的计算了，每增加一档之间应该需要多大的电阻，然后对照威世电阻表，如果每档之间有合适阻值的电阻，可以只用一个，如果没有，需要2个串联。很多档位之间都需要2个才能满足。
